“攪拌摩擦焊設備攪拌摩擦焊機廠家供應”參數說明
是否有現貨: | 是 | 認證: | 000 |
品牌: | 精科大恒 | 用途: | 焊接 |
類型: | 攪拌 | 電流: | 直流 |
作用對象: | 通用 | 作用原理: | 鋁 |
生產率: | 100 | 外形尺寸: | 000 |
重量: | 000 | 滑臺行程: | 1500*1700 |
型號: | 1517 | 規格: | 000 |
商標: | 精科大恒 | 包裝: | 簡單包裝 |
產量: | 100 |
“攪拌摩擦焊設備攪拌摩擦焊機廠家供應”詳細介紹
項目名稱 | 主要構成 | |
主機 | 機械 | 主體基座部件(基座、工作臺、X向傳動單元)、 橫梁部件(橫梁、Y向傳動單元、Y向滑臺部件,包含Z向傳動機構)、用于焊接的主軸系統(主軸電機、變速部件、傳動部件)、 B軸傾角調整機構,C軸傾角調整機構,立柱; 其中基座、工作臺、橫梁、立柱皆為鑄造件; |
| 電氣 | 控制系統、驅動系統、電控柜、手持操作單元 |
冷卻系統 | 攪拌頭和零件冷卻系統 |

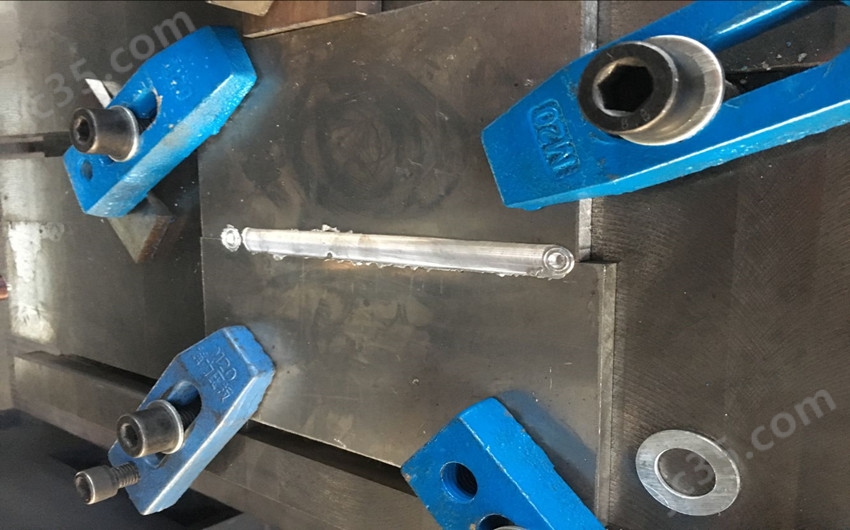

- 設備能夠實現1XXX~7XXX系列鋁合金材料的攪拌摩擦焊接;
- 設備 單道焊接深度為8mm,并通過更換不同規格攪拌頭實現厚度介于1~8mm鋁合金連接;
- 設備為門梁式結構,焊接主軸系統懸掛在龍門式結構梁上,工作平臺相對門梁移動,實現X軸方向運動; Y向滑臺與主軸系統沿門梁左右橫向移動實現Y軸方向運動; Z向滑臺與主軸系統沿門梁上下縱向移動實現Z軸方向移動,X、Y、Z軸傳動方式皆為絲杠螺母傳動;
- 通過調節Z軸實現攪拌頭焊接位置的精確控制;
- 設備采用西門子控制系統,型號828D;
- 設備操作分手動控制界面和自動控制界面。在手動控制界面下,操作者可以根據現場工況實時選擇焊接深度和焊接長度。在自動控制界面下,通過設定相關的焊縫位置、插入速度、延遲時間、焊接速度、焊接長度等參數,焊接過程自動執行;
- 設備配有焊接方向調整軸C軸,通過控制鍵進行X向焊接及Y向焊接切換。
- 設備配有便攜式手持操作單元,可接近零件進行設備操作;
- 設備集成有焊接過程異常報警顯示功能,對設備狀態進行實時監測和監控;
- 設備可存儲程序設定不小于100組,可通過調用已存儲程序設定,對不同零件實施自動化焊接;





- 設備運動軸及功能定義:
X軸—工作臺移動方向為X軸,X軸運動實現縱向焊縫的攪拌摩擦焊接;
Y軸—滑枕沿橫梁的移動方向為Y軸,Y軸運動實現橫向焊縫的焊接;
Z軸—滑臺及機頭組件沿滑枕的移動方向為Z軸,Z軸運動實現攪拌頭插入和退出;
C軸—實現主軸(S軸)及擺角軸(B軸)共同旋轉,從而變換焊接方向(在X向和Y向之間切換);
B軸—焊接主軸繞Y軸旋轉方向為B軸,B軸運動實現焊接傾角的調整;
S軸—焊接主軸沿中心軸旋轉方向為S軸,S軸運動驅動攪拌頭旋轉
