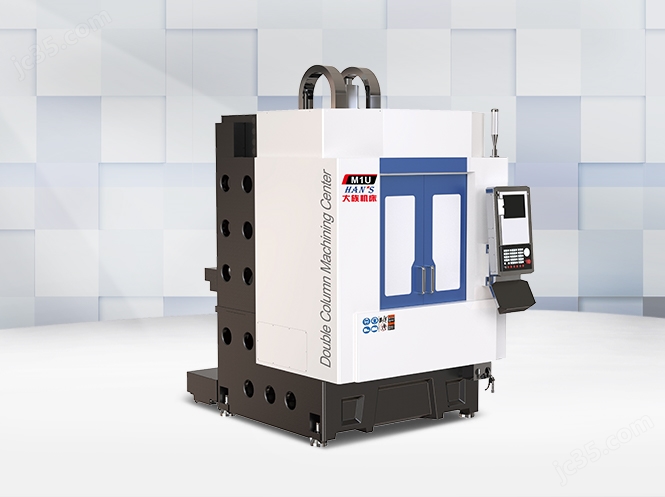

五軸加工中心特點：
1.T型結構滑臺，實現工作臺全行程支撐，無懸垂現象。
2.方箱型結構底座，全行程可獲得動態水平。
3.H型結構立柱，對稱H性高剛性框架結構、接近于雙立柱。
4.超短主軸懸伸，主軸到滑塊面距離195mm，相對應傳統460mm縮短58%，保證Z軸高剛性。
5.X, Y, Z三軸馬達與高精密級滾珠螺桿采用直結傳動、預拉、無背隙、精度佳。
6.A,C軸DDR直驅，具有高速度、高精度、高剛性、高加速度優勢。
系統介紹：
高效智能五軸數控系統 德國力士樂MTX-CML
廣泛技術功能創新性數控核心；
開放式系統平臺；高速加工時，能最短化 PLC 和數控的循環時間;簡單編程所用的高度可配置操作界面和標準操作概念；動態性能多技術加工，能力CNC控制；綜合技術函數的創新CNC內核；標準開發且易于連接至更高級的ERP系統。
應用行業：
模具制造/新能源汽車工業/高精密醫療設備/精密機械制造/精密五金/其他精密零件加工
參數表格：
| 工作范圍 | 單位 | 相關參數 |
| X/Y/Z軸行程 | mm | 500/450/330 |
| A/C軸旋轉角度 | ° | ±110°/360° |
| 主軸端面到工作臺距離范圍 | mm | 80-410 |
| 工件尺寸 | mm | φ200*270 |
| 臺面直徑 | mm | φ160 |
| 工作件量 | Kg | 30 |
| 機床精度 | | |
| 定位精度（X/Y/Z） | mm | 0.004/0.004/0.004 |
| 定位精度（A/C) | 弧秒 | 10/10 |
| 重復定位精度（X/Y/Z） | mm | 0.003/0.003/0.003 |
| 重復定位精度（A/C) | 弧秒 | 2/2 |
| 進給速度 | | |
| 快進速度（X/Y/Z） | m/min | 50/50/50 |
| 快進速度（A/B/C） | rpm | 200/300 |
| 切削速度（X/Y/Z） | m/min | 30/30/30 |
| 切削速度（A/B/C） | rpm | 150/200 |
| 主軸參數 | | |
| 主軸轉速 | rpm | 24000 |
| 主軸刀柄 | | BBT30 |
| 刀庫 | ||
| 刀具數量 | 把 | 30（36*） |
| 標準配置 | 選配配置 |
| 德國力士樂系統 | 雷尼紹測頭 |
| 刀具自動量測系統 | 斷刀檢測系統 |
| 油冷式主軸電機 | 主軸中心出水系統（CTS） |
| 油冷式三軸伺服電機座 | |
| 油冷式三軸中空螺桿 |
