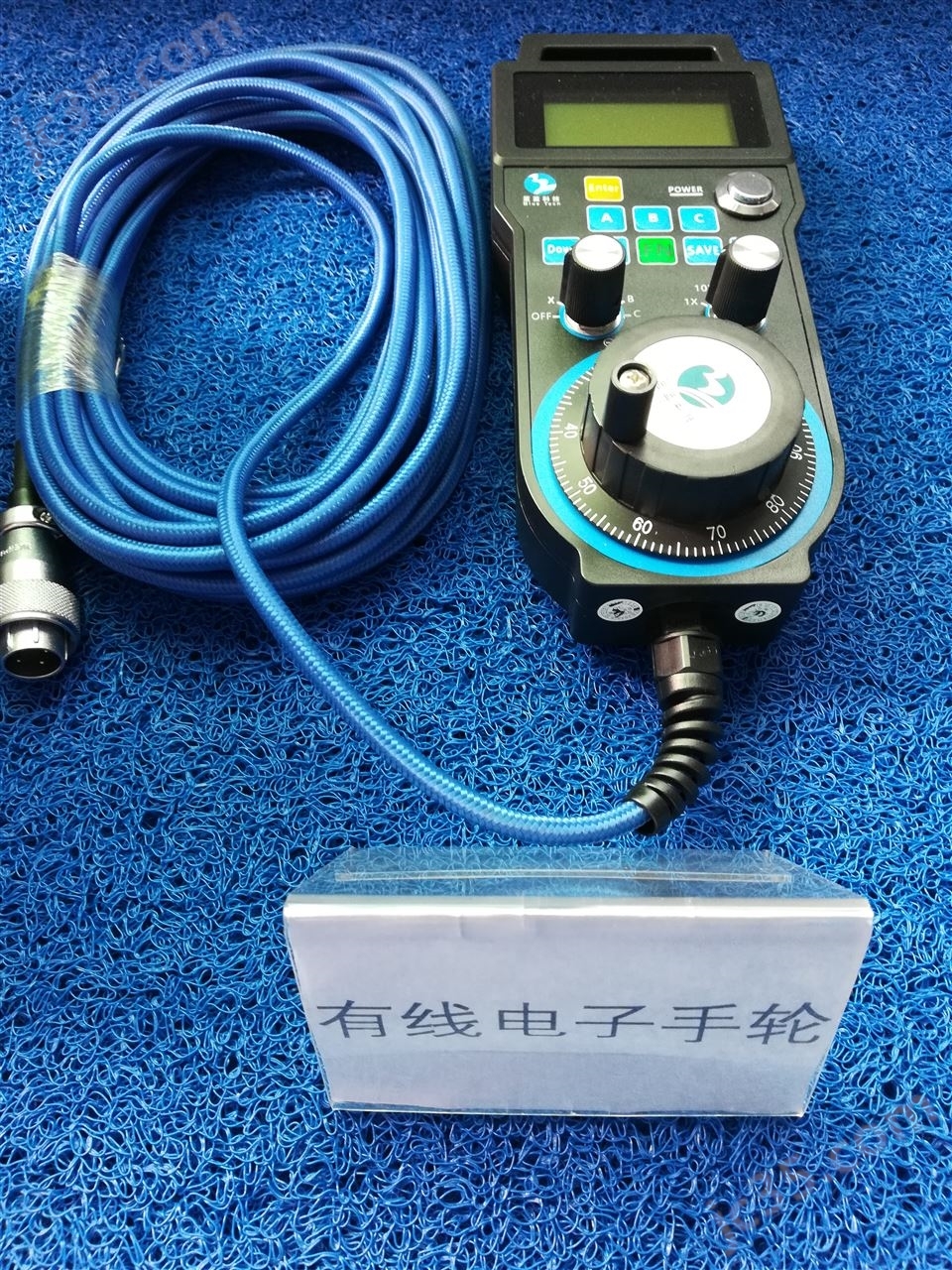

CGP-LL-TX-V3電子手輪
CGP-LL-TX-V3電子手輪
選擇要手動控制的A軸或B軸（后續稱目標軸），將手輪操
作器的“軸選”旋鈕旋轉到A或B。
2.4 倍率
根據速度需求將“倍率”旋鈕旋轉至合適檔位（X100最
塊，搖柄轉動一小格旋轉0.1度，X10次之，搖柄轉動一小格旋
轉0.01度，X1最慢，搖柄轉動一小格旋轉0.001度）
2.5 搖柄
選擇要操作的目標軸，順時針搖動搖柄，控制軸旋轉增加角
度，逆時針搖動搖柄，控制軸減少角度。（旋轉的速度取決于倍
率的大小）
2.6 down 和 up 鍵的作用
通過down和up選擇需要設定目標點的序號，在A和B交替遞增
或遞減，具體看顯示器的第三行或第四行的箭頭，箭頭所指是當
前將被設定的目標序號，每軸最多可設置31個目標點，操作如
下圖舉
再次按下down，箭頭指向第三行，目標序號為A1
2.7 原點設定（清零）
手動操作將軸移動到需要設為原點的位置(建議先將分度
盤搖到負方向，如-20度，然后往正方向搖動到零點，假如搖過
頭，需再次返回-20度往正方向搖動),一般根據用戶工藝需求自
行選擇合適零點位置，按住手輪操作器的Enter鍵不放然后按
下A鍵，如果軸選是A軸，手輪操作器顯示屏的地一行“A:”
開頭數據將變為0.000，舉例如下圖
清零完成后，通過down或up鍵將箭頭移動到需要設置的
目標序號，手動操作搖柄將軸移動到需要設為目標角度的位
置，按住手輪操作器的Enter鍵不放然后按下save鍵，當前箭
頭所指目標序號將被設置為當前角度，同樣的方法依次設置后
續目標，舉例如下圖
2.9 模式選擇
通過驅動器的參數選擇自動控制模式
參數Pn1158：
0：一對一模式
1：二進制編碼模式
2：單點控制模式
2.10 通過加工程序自動運行
1)目標角度設定完成后，機床加工程序調用M代碼驅動
圖二中的Y點輸出，通過Y點控制分度盤旋轉（具體調用根
據機床系統和機床實際情況決定）。
2)自動運行時手輪操作器的軸選檔位不要指向目標軸
(如A)，否則不能正常運行。
2.11 使用環境
1．請勿將手輪操作器置于高溫環境中。
2. 手輪操作器必須遠離機床切削液等液體。
3. 手輪操作器不易放置太高，應避免撞擊。
